網站首頁 >> 環形件磁粉探傷機
| 產品名稱 | 產品型號 | 產品規格 |
| 全封閉環形件專用探傷機 | HCDG-2000A | 熒光、全封閉、轉動、手自動 |
概述：

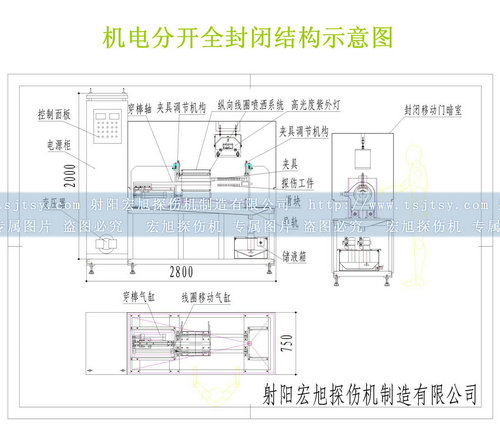

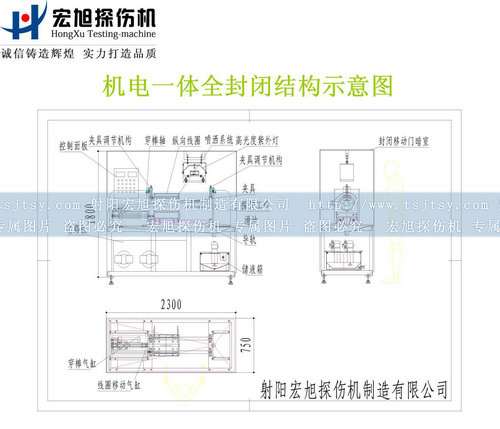

封閉式磁粉探傷機的結構組成：
1、集液槽、儲液箱均采用非導磁不銹鋼材料制作，不沾染磁粉

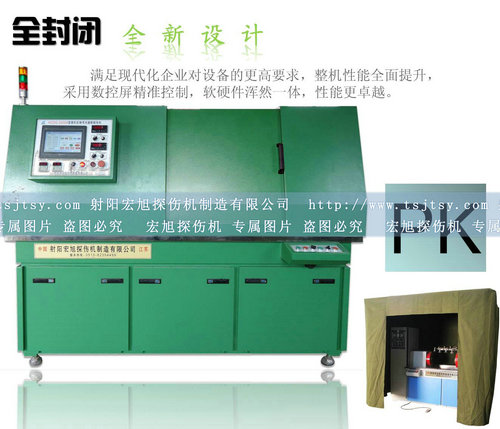

2、設備整體采用不銹鋼封閉暗室裝置采用304不銹鋼板制作而成，設備正面、側面和背面均為可開啟的門和蓋板，極方便安裝調試和維護。
3、右電極箱為固定電極箱，固定于底板上，配有上下調節支桿及通電電極。

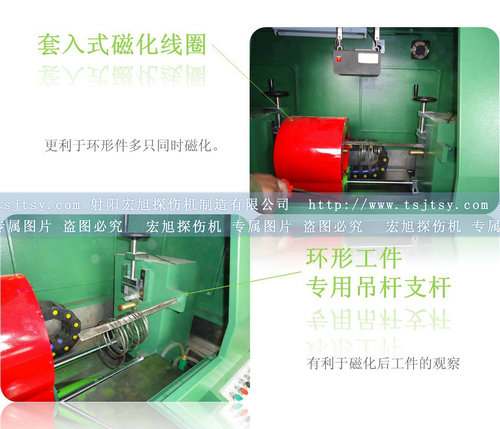

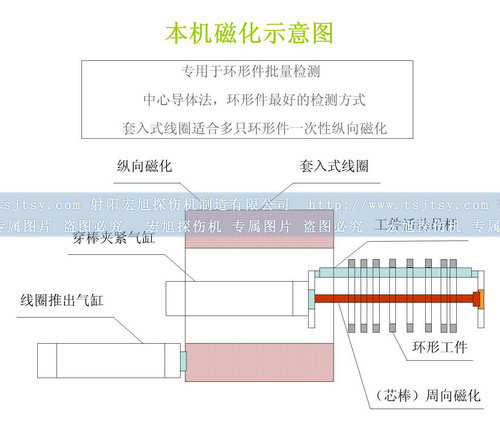

6、周縱向一次性復合磁化，全方位檢查環形工件內外表面、端面及其近表面的各種裂紋、細微缺陷。

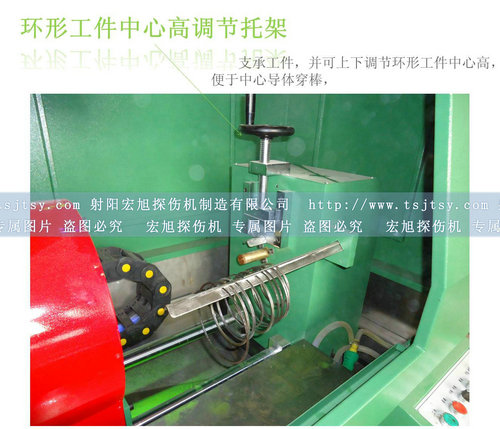

7、工件托架，采用螺桿絲杠機構，通過螺栓固定在電極板上可上下調節高度，以適應各類直徑的工件進行直接通電法磁化。
8、磁懸液噴灑裝置位于套入式磁化線圈內側上方，采用不銹鋼封裝開孔制作而成，配合儲液箱水泵自上而下對環形工件進行磁懸液噴淋，設有流量調節閥，保證磁懸液噴淋均勻而不飛濺。另配置一只手動磁懸液噴淋器，位于設備的右端，由耐油軟管接出。
9、全封閉暗室頂部固定有日光燈，背面設有兩只軸流風扇，配有滑軌可將高強度紫外燈吊裝于磁化工位上方，與工件距離380mm并可左右移動。

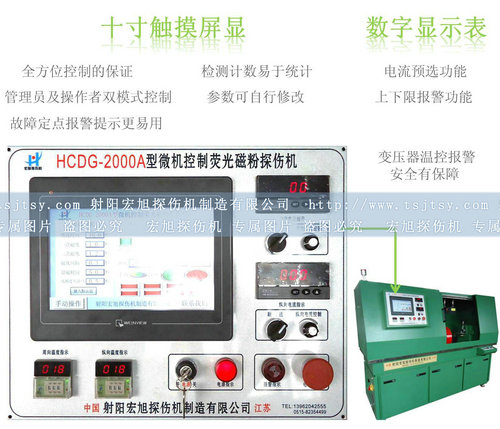

控制系統：
1、觸摸屏控制系統具有系統管理員及普通操作員兩種操作權限；
系統管理員可通過觸摸屏對系統各參數進行修改，普通操作員僅可正常操作設備。
2、觸摸屏可對系統進行手動、自動控制；
3、觸摸屏具有報警提示功能
4、觸摸屏具有計數功能，針對環形件可一次多只磁化，特設有單次累加多少只功能。

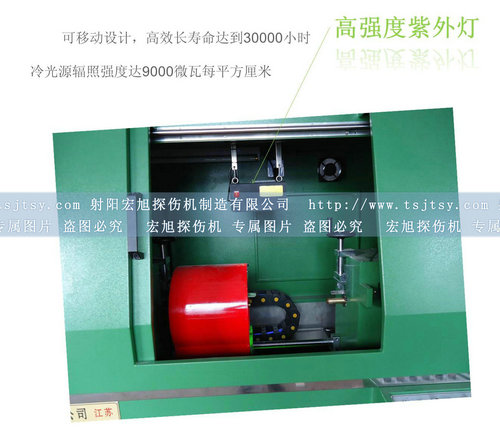

黑光燈探傷系統：
紫外燈系統為UV365LED-60W冷光源懸吊式高強度紫外燈，采用日亞化學進口UVLED紫光燈珠及芯片為主體，中波紅斑效應紫外線UV-B、短波紫外線UV-C 含量均為零。紫外照度高至9000μW/cm2、壽命長達30000小時、節能，綜合性價比高。是現今最好的無損檢測光源之一。配紫外線防護眼鏡一付。
轉載請注明轉載自：射陽宏旭探傷機制造有限公司http://www.szokay.com
