功能及特點:

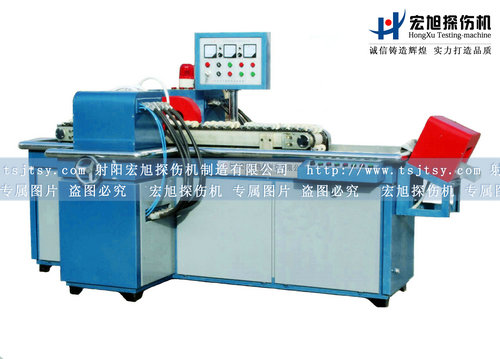

CDG-3000微機熒光磁粉探傷機（三工位連桿專用檢測線）主要由三工位輸送定位機構、夾緊磁化機構、磁懸液噴灑裝置、紫外觀察裝置、退磁機構及獨立的多路磁化電源控制機構等組成。它以小型工業PLC為核心，控制協調整機的動作，完成除上下料、觀察以外的全部探傷過程，既可按設定程序自動運行，亦可手動單步操作，并配有電流預選及欠流報警系統，多路磁化無漏檢，操作簡便，勞動強度低。
應用:
主要適用于內燃機行業連桿的熒光磁粉探傷及 轎車變速箱零件的批量磁粉探傷,也可適用于其他機械,內燃機，航空等行業中小型軸類零件進行大批量磁粉探傷和復雜不規則零件全方位檢測.
主要技術指標：
1、周向磁化電流：AC 0—2000A連續可調帶斷電相位控制，可預選，欠流報警；
2、縱向磁化磁勢：AC 0—24000AT連續可調帶斷電相位控制，可預選，欠流報警；
3、磁化方式：周向磁化 3只工件分別通電 、縱向磁化、復合磁化三種可靈活選用。
4、電極間距：80—500mm可調（手動）；
5、夾緊方式： 氣動夾緊(氣源大于0.4MPa用戶自備)；
6、退磁線圈內窗：250 x 250mm；
7、退磁效果； ≤0.2mT；
8、 探傷速率：8秒／3件；
9、電 源：三相四線380V土10％ 50Hz 約200A(瞬時)。
