軸承套圈檢測線二工位熒光磁粉探傷機—長效運行性能優異
軸承套圈二工位熒光磁粉探傷機（檢測線），是宏旭公司特為軸承套圈企業研發制造，可以滿足軸承套圈制造廠家大批量、三班連續檢測的需求，性價比合適。
軸承套圈分為軸承內圈與外圈之分，內圈與軸配合與軸同轉，外圈起支撐作用，是軸承基礎零件中屬于應用最廣泛的零件之一。作為精密軸承的基礎零件，軸承套圈的質量一直是制造廠家必須注重的，磁粉探傷機操作簡單、成本低廉，是軸承套圈制造廠家適用的無損檢測探傷機設備。
軸承套圈二工位熒光磁粉探傷機（檢測線）功能特點

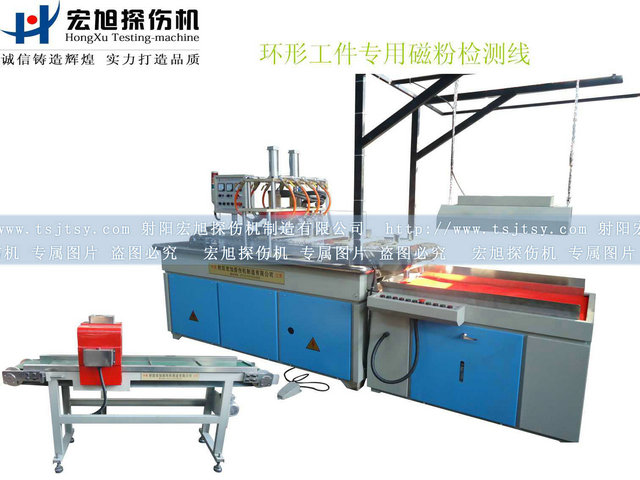

1. 本機為機電分開結構，二工位檢測線機型，后置觀察區配框架式暗室以及輸送帶式退磁機。
2. 本機采用周向中心導體法與縱向線圈感應法相結合，上下電極氣動夾緊結構，可對二只套圈同時進行交流復合磁化，對于套圈類工件檢測效率極高。
注：上下電極，采用0.35高導磁硅鋼片與導電性極佳的銅板疊制而成，確保電磁導性能。
3. 由設備的周向變壓器對二只套圈進行通電磁化，檢測靈敏度高。
4. 在磁化位配有距離、流量可調的多組萬向噴頭，用于軸承套圈的全方位噴灑磁懸液，確保檢測的全面性。
5. 無電流報警（聲光報警），防止漏檢。
6. 針對內徑大小不一的套圈工件，配有2套大小不一的接軸，用于周向中心導體磁化；
注：接軸采用DT4C高導磁材料制作，確保接軸與主電極軸的最佳匹配與極佳的導磁性，確保不斷夾緊磁化的耐用性。采用螺牙鎖定，互換，更換快速。
7. 檢測線運轉，采用光電開關與PLC程序聯合定位，滿足自動輸送、自動定位磁化的功能需要；
8. 設備主機四面均配有可開啟的活動門，便于對設備的維護檢修；
9. 配有獨立輸送帶式退磁機，確保退磁效果的同時，還能提高檢測效率；
10. 配有手動噴液槍，用于手動檢測；
11. 配有氣動噴槍，用于磁懸液集液槽的吹掃清潔
12. 磁化位配有透明檔液板，防止磁懸液飛濺出機外。不遮檔視線；
13. 配有腳踏開關，自動時用于啟動自動程序，手動時用于磁化功能；
14. 本機采用熒光磁粉作為檢測介質，配有1臺懸吊式紫外線探傷燈，用于熒光探傷觀察，紫外線輻照強度大于等于1000uW/cm2。
